Simulink模块是构成Simulink模型的基本元素，本片主要介绍一些简单的Simulink的模块操作方式和建模技巧
首先分享一个在模型中快捷添加模块的方法：

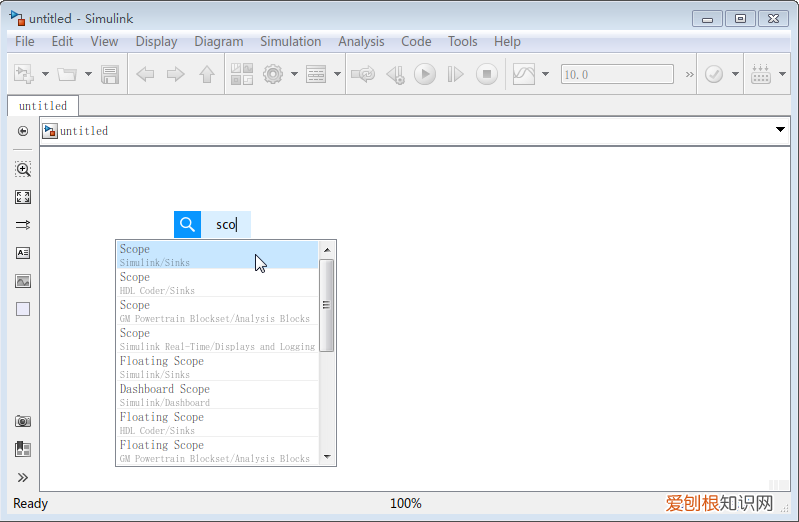

在模型空白区域单击鼠标左键，鼠标指针位置保持原位置不动(只是单击鼠标左键，鼠标千万不要移动位置)，然后使用键盘输入模块名称（输入法为英文输入状态），如下图：
文章插图
快速插入模块
使用此方法在添加一些常用模块的时候就省去好多时间 。
1、 连接模块（如何利用Simulink自动连接模块以及如何以手动方式连接）
自动连接：
点击信号输出模块，然后按住Ctrl同时点击信号输入模块即可将以上两个模块连接
文章插图
自动连接模块

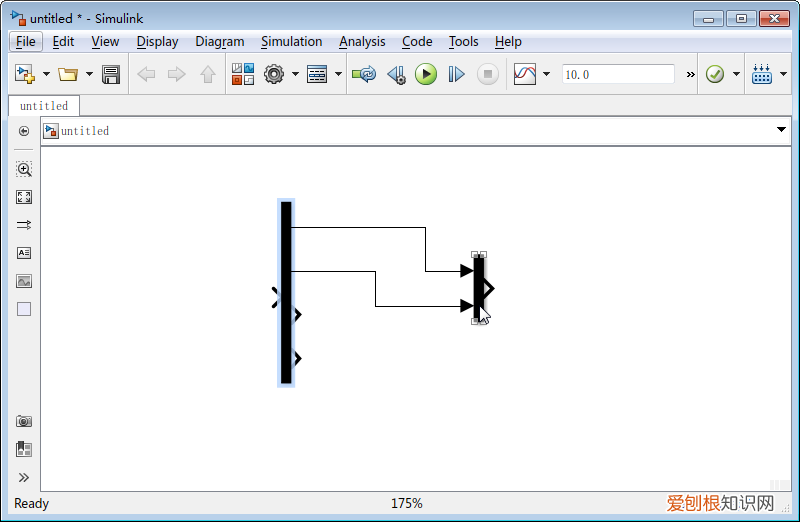

当模块有多个输出端口和输入端口是，Simulink会尽可能的连接这些模块：
文章插图
多端口输入输出连接方法
手动连接：
手动连接模块的方法太简单，这里就不浪费大家时间了，这里说一下分支信号连接方法吧！

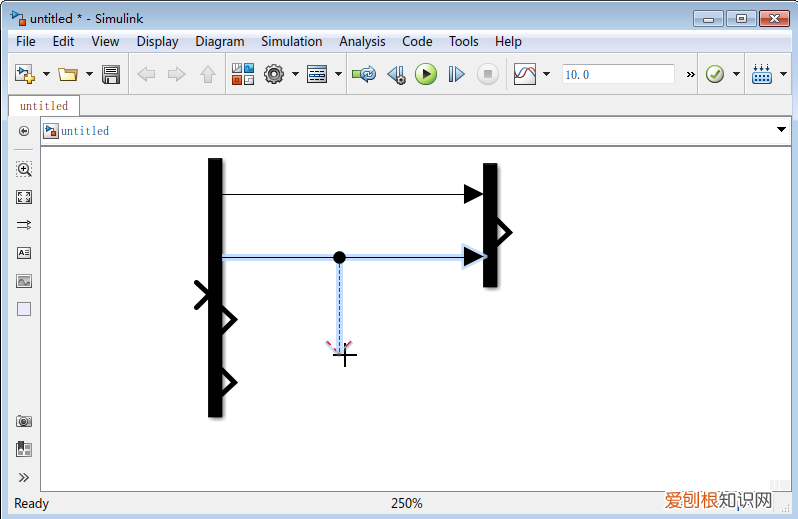

在现有信号连接线的基础上按下Ctrl键+鼠标左键，然后拖动鼠标，就可以将给该信号建立分支，如下图所示：
文章插图
建立信号分支方法
2、 改变模块外观
改变模块方向
默认情况下，Simulink模型中的信号从左向右在模块中传递，通常输入端口在做点，输出端口在右边 。在模型窗口中Format菜单中可改变模块方向：

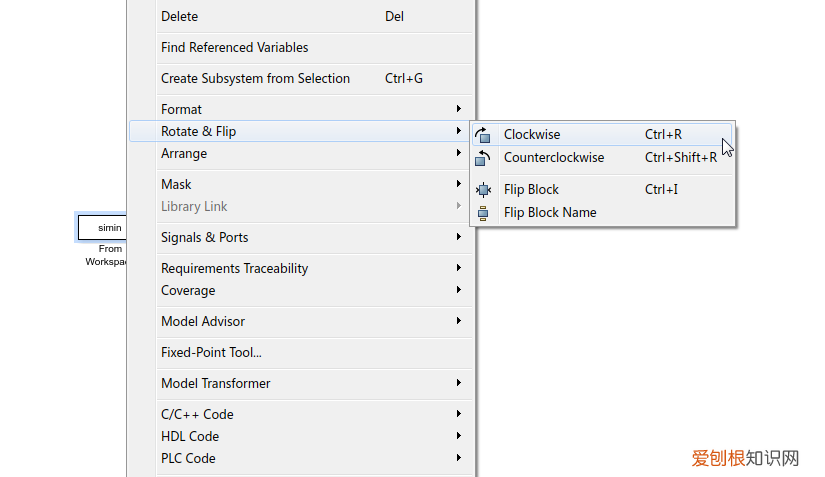

文章插图
改变模块方向
Clockwise可以将模块正时针旋转90°；
Counterclockwise可以将模块逆时针旋转90°；
Flip Block可以将模块旋转180°；
Flip Block Nama可以将模块名称旋转180° 。
或者快捷操作，可直接选中模块后使用快捷键操作，分别为：
Ctrl+R：将模块正时针旋转90°；
Ctrl+Shift+R：将模块逆时针旋转90°；
Ctrl+I: 将模块旋转180° 。
三．改变模块名称
模型中的所有模块名称必须是唯一的，而且至少包含一个字符 。默认情况下，模块端口在模块左右两侧，则模块名称在模块下方；模块端口在顶部，则模块名称在模块左侧 。
改变模块名称，使用鼠标双击模块名称，激活文本框内输入新的名称即可改变模块名称 。
如果改变模块过程中鼠标在其他位置单击或者进行其他操作，则名称编辑停止 。如果名称与现有模块名称重复或者名称中不含有任何字符，Simulink会显示一个错误的消息 。

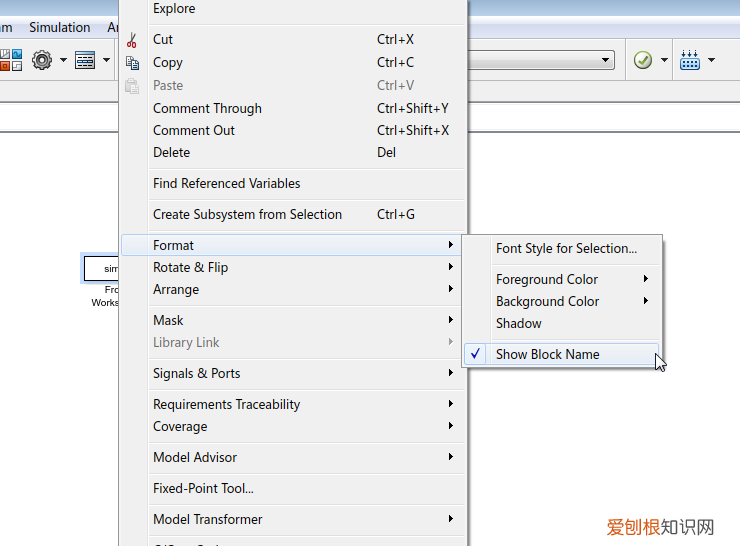

PS：另外，为增强模型的可读性和个性化程度，还可以对模型进行如改变模型前景色，背景色，改变模型文字类型大小等操作，自己动手操作吧！
文章插图
改变模块外观
以上操作均基于MATLAB 2016a,由于版本不同，可能会有差异 。
（如需安装MATLAB\Simulink软件，或以上操作有疑问，均可点击右上方关注后后，私信我 。）
