可调式减压阀工作原理 可调式减压阀选用技巧

可调式减压阀又名水利控制阀,就是水压控制的阀门,水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成 。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等 。接下来小编为大家介绍可调式减压阀工作原理及可调式减压阀选用技巧 。

可调式减压阀工作原理 可调式减压阀选用技巧

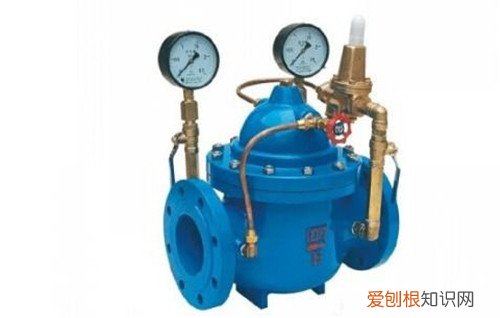

文章插图
可调式减压阀工作原理
【可调式减压阀工作原理 可调式减压阀选用技巧】可调式减压阀的出口压力由导阀上的调节螺栓来控制,它与导阀上的针阀协调操作,一但调定后阀后压力便始终保持为恒定的常数 。当主阀打开后,介质流向出口的同时也通过导阀进入主阀膜片室的上腔,使主阀板开口高度稳定在某个值,这样阀后压力便恒定 。当出口压力增大,介质通过压力反馈系统使主阀上腔压力增大,主阀的上下腔压力平衡被破坏,将阀门的开度值减小,使通过开口介质的流速提高、动能改变后造成压力损失,阀后压力得到降低 。反之,当阀后压力降低,则主阀板开度增大,阀后压力增大 。
可调式减压阀选用技巧
1、工程式中应用的减压阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品 。
2、根据功能要求,选择减压阀型号,再根据管道输送介质、温度、建筑标准和业主 要要求 等,确定阀门的阀体和密封部位的材质 。常用的阀 体材料有铸铁 、
铜铁、铜、塑料等 。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等 。阀 体材料应与管道材料相匹配 。
3、可调式减压阀的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别,管道输送的介质,其工作压力应小于阀门的公称压力值 。
4、工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求 。
5、管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的减压阀 。
6、活塞式可调式减压阀应设置在介质单向流动的管路上 。阀门主阀体上的箭头方向必须与管路系统流向 。
可调式减压阀工作原理 可调式减压阀选用技巧

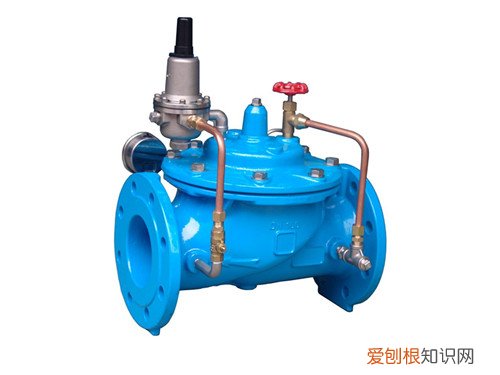

文章插图
可调式减压阀的安装要求
1、可调式减压阀可垂直或水平安装,安装中应注意减压阀进水方向,不可颠倒 。减压阀前应设计和安装过滤器,以便保护阀门延长使用寿命 。在安装减压阀之前必须对管路系统进行冲洗清理,以防止焊渣、氧化皮等脏物流入阀门,影响阀门正常工作 。
2、减压阀前应设截止阀或软密封闸阀,一般安装在过滤器前,便于维修时切断水源 。为保证产品的正常维护和不间断供水,应采用并联安装方式,此时减压阀前后应设置截止阀 。
3、可调式减压阀前后如设置压力表,压力表与减压阀门进口或出口端应保持5DN以上距离 。阀门出水端可设置软接头,便于安装维修 。
4、可调式减压阀内部为精密组件,运输及安装过程中切不可用力摔打 。减压阀内部有橡胶材料,运输、存放及安装时均应远离炽热环境(如电器焊等),防止橡胶过早老化 。
编辑总结:关于可调式减压阀工作原理及可调式减压阀选用技巧就介绍到这里了,希望对大家有所帮助 。想了解更多相识,可以关注生活百科资讯 。
