九年级物理欧姆定律电功率练习题

生活经验九年级


九年级物理欧姆定律电功率练习题

文章插图
电学真题集训 ·挑战应试力【一】
月 日 星期
1．利用欧姆定律解决下列问题
（1）某元件R标有“3V ， 10Ω” ， 电源电压为4.5V ， 为了能让元件R正常工作 ， 应联一个阻值为Ω的定值电阻 。串 5
（2）把一只标有“30Ω ， 0.3A”的定值电阻和一只标有“10Ω ， 0.6A”的定值电阻串联接入电路 ， 在保证电路元件安全的前提下 ， 电路两端允许加的最大电压是
V；若将它们并联接入电路 ， 在保证电路元件安全的前提下 ， 干路的最大电流是A．12 0.8

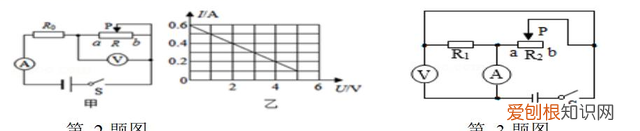

  1. 如图甲所示的电路 ， 当滑动变阻器的滑片从a端移至b端的过程中 ， 电流表和电压表的示数关系如图乙所示 ， 则：R0的阻值为Ω ， 当电流表示数为0.25A时 ， 滑动变阻器的阻值为Ω 。10 14

九年级物理欧姆定律电功率练习题

文章插图
  1. 如图所示的电路中 ， 电源电压不变 ， 定值电阻R1＝10Ω ， 滑动变阻器R2标有“50Ω1A”的字样 ， 电压表的量程为0～3V ， 电流表的量程为0～0.6A．当闭合开关S ， P位于R2的某一位置时 ， 电压表示数为3V ， 电流表示数为0.4A ， 则流过滑动变阻器R2的电流为A；为确保电路的安全 ， R2的取值范围是
Ω 。0.1 10--50

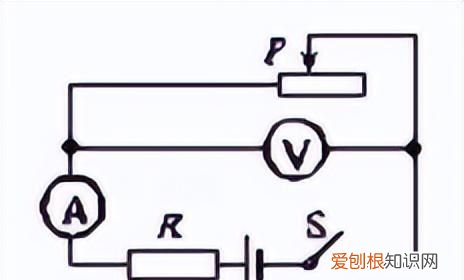

  1. 如图电路中 ， R为定值电阻 。闭合开关后 ， 当滑片P在某两点之间滑动时 ， 电流表示数变化范围是0.5～1.5A ， 电压表示数变化范围是6～3V 。则求：

九年级物理欧姆定律电功率练习题

文章插图
（1）电源电压； （2）R的电阻值； （3）变阻器连入电路的电阻变化范围 。
7.5 3 2-12
电学真题集训 ·挑战应试力【二】
月 日 星期

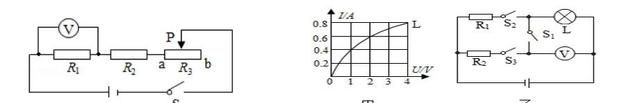

1.如图所示 ， 电源电压恒定为10V ， R1＝10Ω ， 闭合开关S ， 滑动变阻器的滑片P从一端滑到另一端的过程中 ， 电压表的示数从2V变成5V ， 则R2的阻值为　Ω ， 滑动变阻器的最大阻值为　Ω ， 当滑片P置于b点时 ， 该电路1min消耗的电功为J 。
九年级物理欧姆定律电功率练习题

文章插图
第 1题图 10 30 120 第 2题图
2．灯泡L的I﹣U图象如图甲所示 ， 电阻R1的阻值是10Ω ， 电源电压是8V．在图乙所示的电路中 ， 若只闭合S1和S2时 ， 电压表的示数是2V ， 此时电路中的电流是A；若只闭合S1和S3时 ， 电压表的示数是4V ， 10s内电流通过电阻R2产生的热量是J；若将电压表换成电流表 ， 闭合S1、S2和S3 ， 时 ， 电流表的示数是A 。0.6 32 2.4

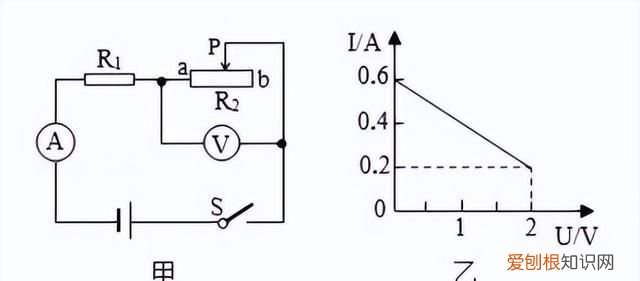

3．如图甲所示的电路中 ， R1为定值电阻 ， R2为变阻器 ， 电源电压不变 。闭合开关S后 ， 滑片P从a端移动到b端 ， 电流表的示数I与电压表的示数U的变化关系如图乙所示 。
九年级物理欧姆定律电功率练习题

文章插图
求：（1）R2的最大电阻；（2）R1的电阻；
（3）电源电压U 。
10 5 3
4．如图甲所示电路中 ， 电源电压恒定不变 。闭合开关S ， 将滑动变阻器R2滑片P从a端移动到b端 ， 此过程通过R1的电流与R1两端的电压关系如图乙所示 。求：
