串口波特率（怎么测量实际的波特率、比特率？）
通常用串口打印乱码大多是因为串口波特率不对 。那么我们应该如何测量实际的波特率呢？在此之前，让我们回顾一下波特率的概念 。

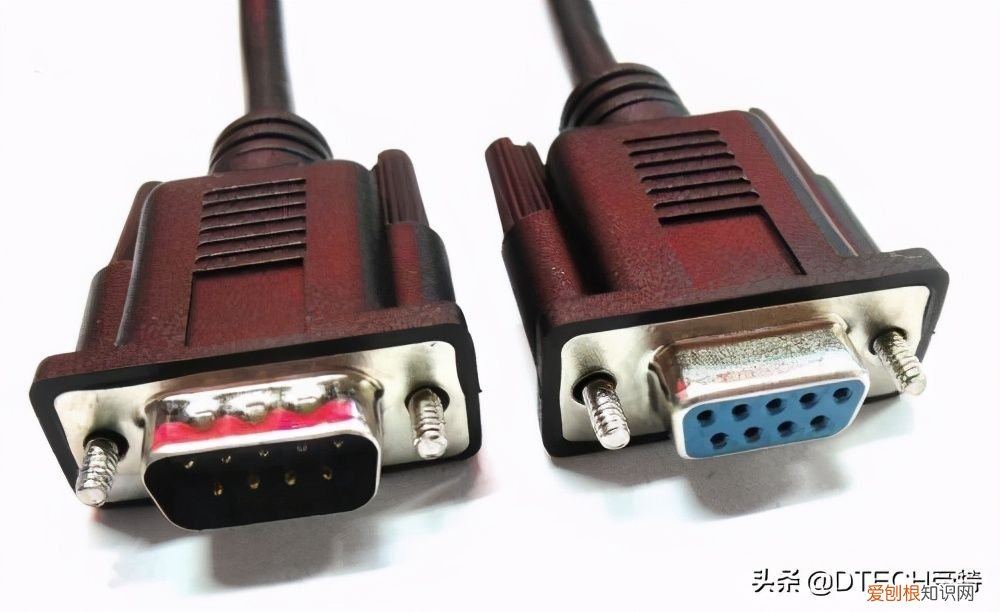

文章插图
什么是波特率和比特率？
比特率的英文是Bitrate，它表示每秒传输的二进制位数，单位为比特/秒(bit/s) 。
波特率的英文是Baudrate，它表示每秒传输的码元符号的个数，是衡量数据传输速率的指标 。
码元是通信信号调制的概念 。具有相同时间间隔的符号通常用于表示通信中的二进制数 。这种的信号称为码元 。
在普通通信传输中，0V代表数字0，5V代表数字1，所以一个码元可以代表0和1两种状态，所以一个码元等于一个二进制位，波特率与比特率一致 。
【怎么测量实际的波特率、比特率？ 串口波特率】
文章插图
如果0V、2V、4V网和6V在通信传输中分别代表二进制数00、01、10和11，那么每个码元可以代表四种状态，即两个二进制位，因此码元数是二进制位数的一半，此时波特率是比特率的一半 。
因为在许多常见的通信中，例如串口通讯中，一个码元代表两种状态，所以我们通常直接用波特率来表示比特率 。
串口通讯协议

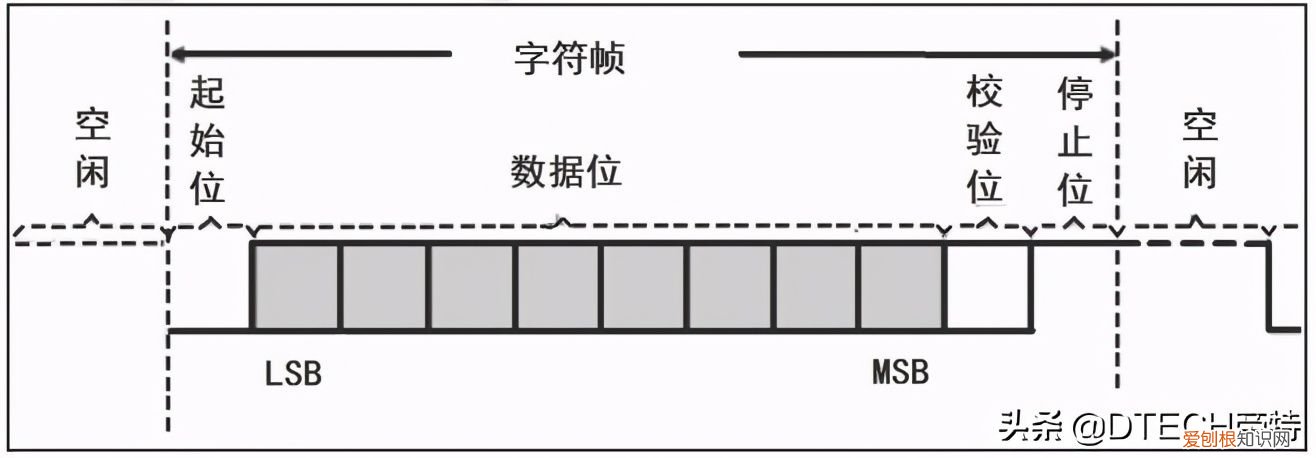

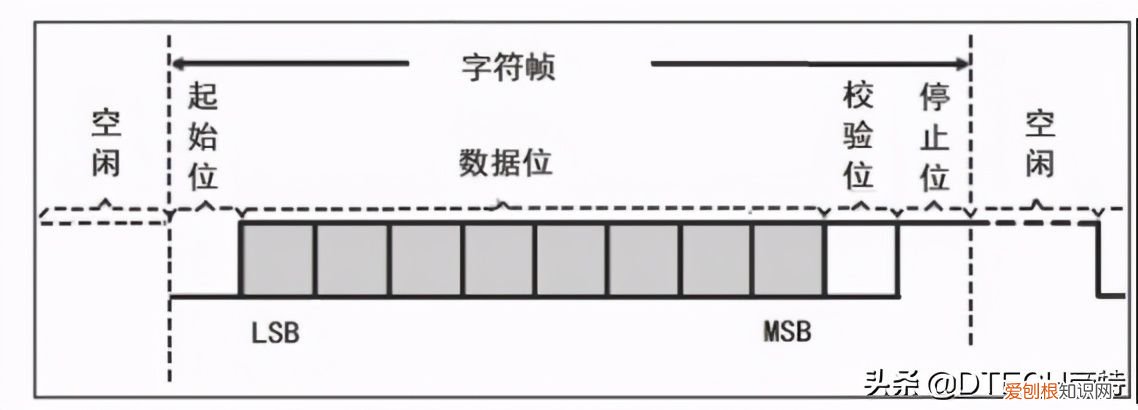

在串口通信的协议层，它规定了数据包的内容，由起始位、主数据、校验位和停止位组成 。通讯双方的数据包格式应一致，才能正常收发数据 。数据帧的组成如下：
文章插图

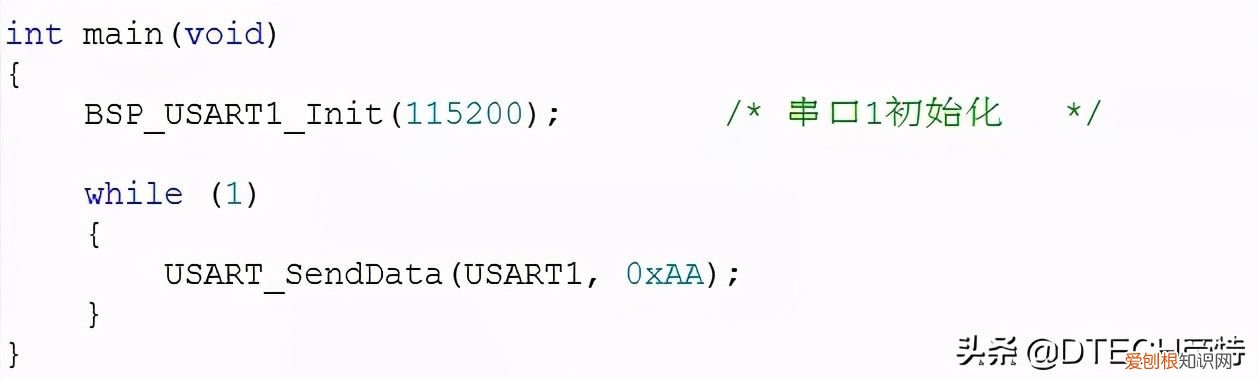

让我们实际验证数据帧是否真的是这样，编写以下代码：
文章插图

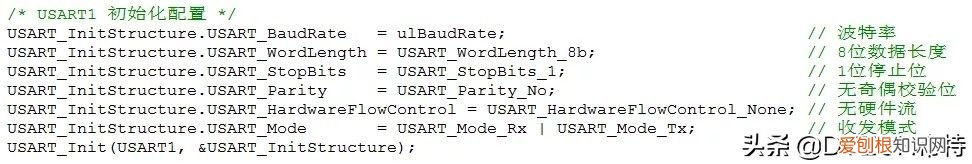

代码非常简单，即使用串口连续向外发送数据0xAA（当然也可以发送其他数据） 。我们的串口配置如下：
文章插图

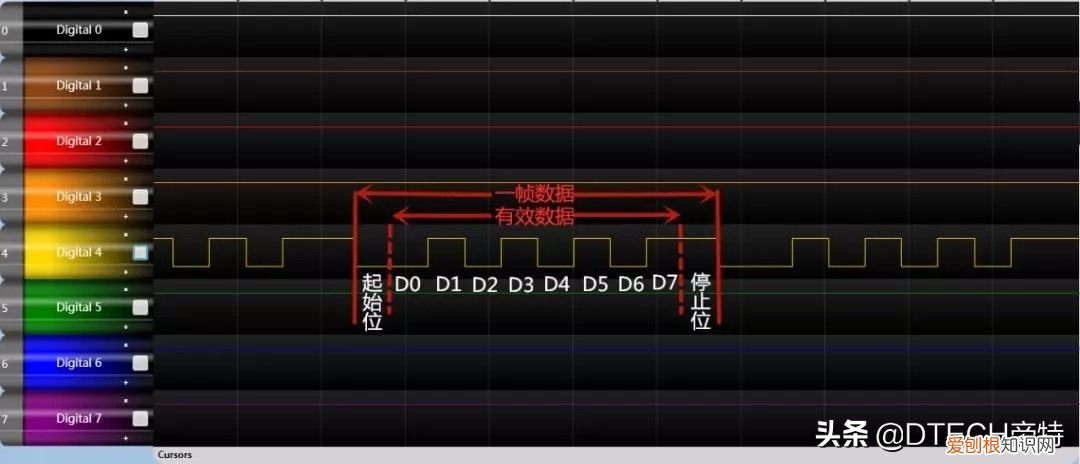

我们可以用示波器或逻辑分析仪抓取实际信号，看数据是否符合上述格式 。在网这里，我们用逻辑分析仪来捕捉usart1的传输信号线网（TX）：
文章插图

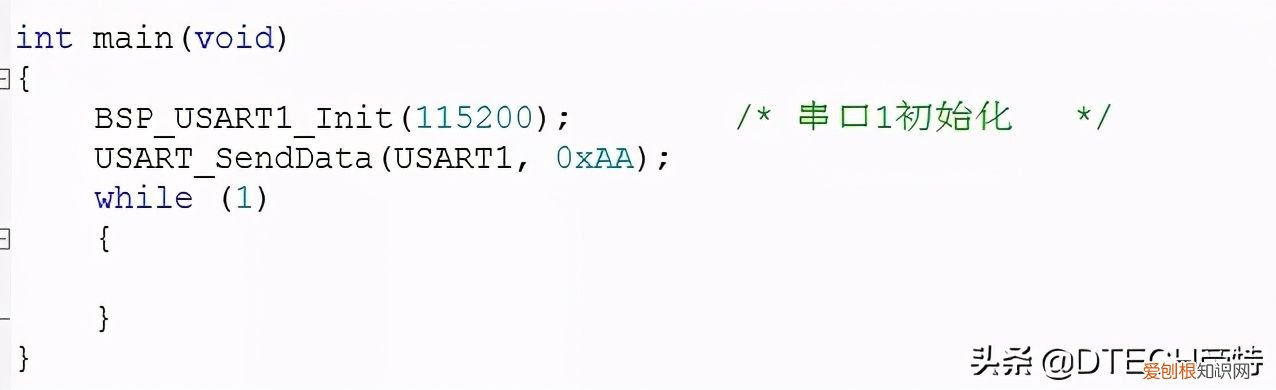

从实际结果中，我们可以看出它确实是按照帧格式发送的 。有些人可能对此有所怀疑 。在上面的数据帧的图片中存在空闲状态 。这是什么？空闲、空闲，当然不是在发送数据的状态，我们把代码改为：
文章插图

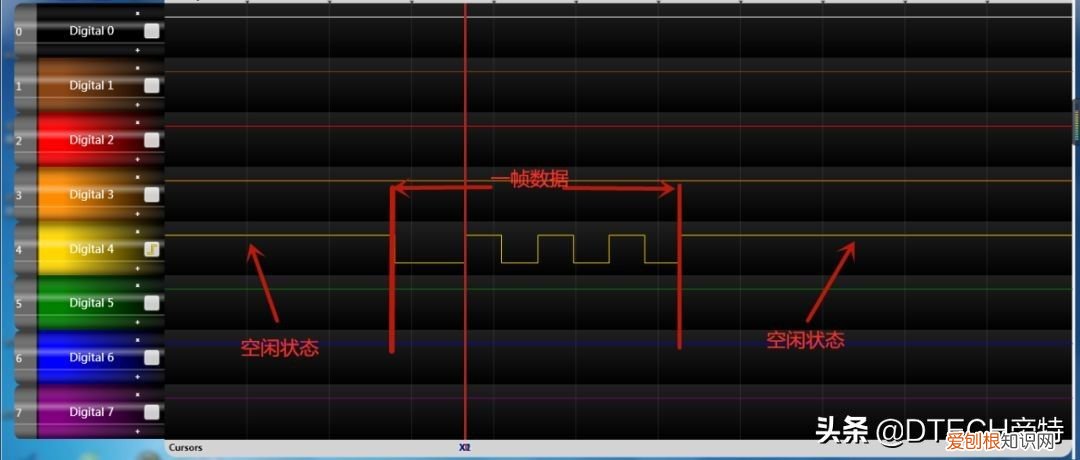

初始化完成后，只发送一个0XAA，逻辑分析仪捕获的数据是：
文章插图
可见，空闲状态是高电平 。在前面的示例中，我们在while循环中发送了数据0XAA，因此没有空闲状态 。
在这个实验中，我们需要知道两点是：
串口发送的数据首先是低位的 。我们的单片机发送0XAA（10101010B），逻辑分析仪采集的有效数据为01010101b 。
单片机的串口使用TTL电平，这是一个正的逻辑电平信号 。逻辑分析仪采集的数据0对应实际电压0~0.5V，数据1对应实际电压2.4v~5V 。

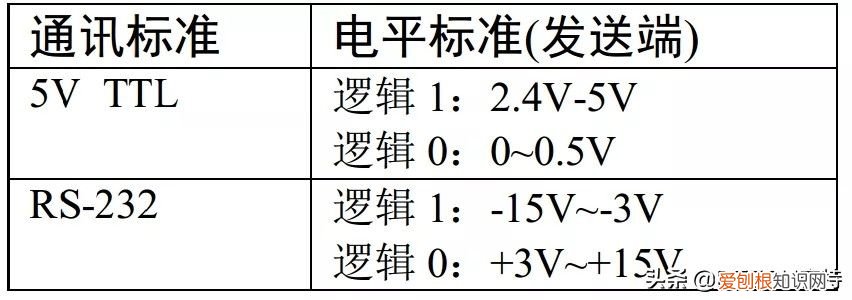

RS-232电平标准常与TTL电平标准相比较 。例如，
文章插图
TTL电平标准常用于普通电子电路中 。在理想状态下，5V表示二进制逻辑1，0V表示逻辑0 。为了提高串口通信的远距离传输和抗干扰能力，RS-232电平标准用-15V表示逻辑1，+15V表示逻辑0 。
