如何利用好CATIA的测量项
CATIA相比于SolidWorks、UG等三维设计软件 ， 在测量功能上更加便捷和人性化 。利用好了测量功能可以让设计更加快捷有效 。
用CATIA打开零件数模 。此例依旧以图示零件做演示 ， 来分享下CATIA的强大测量功能 。

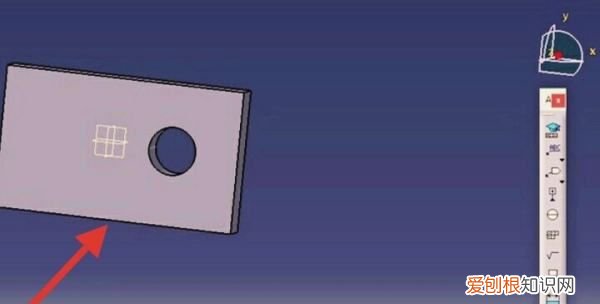

选用测量工具 。CATIA的测量工具一般在界面的底部 ， 红框中所示 ， 有3项测量工具 。点开后发现测量选项栏中有5中测量方式 ， 一般第一个、第四个、第五个用的较多 。
间距测量 。利用第一个测量方式可以方便的测量间距、角度 ， 并且其中的“保持测量”功能可以一次测量多组尺寸 ， 是比较独特好用的（例如SopdWorks里就不能保持测量） 。
测量项 。第四个测量方式是测量项 ， 利用它可以更加方便地测量零件的边线长度、半径等尺寸 。

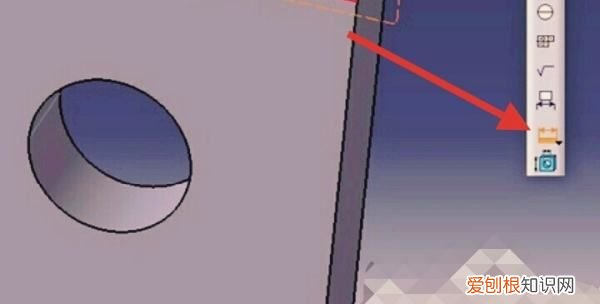

测壁厚 。第五个测量方式是测量厚度 ， 利用该工具可以方便地测量零件任意位置的壁厚（哪里不知点哪里） ， 该功能也是CATIA独有的 。
UG怎么测量面于坐标轴的角度1、打开catia后 ， 点击测量选项在其子级菜单里找到角度选项 。
2、点击角度选项后 ， 根据提示选择第一条直线 。
3、然后把角度选项勾选 ， 就可以测量坐标轴了 。以上就是catia测量和坐标轴角度的具体操作步骤 。
CATIA怎么测量长度1、打开Catia的主页 ， 直接确定相关对象 。
文章插图

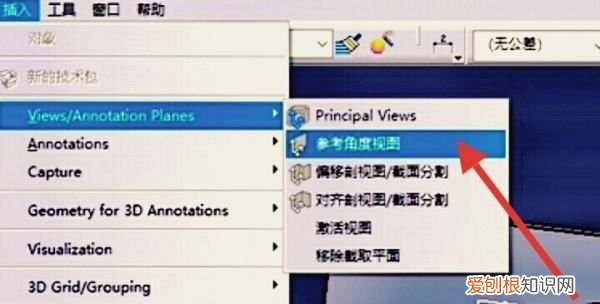

2、下一步 ， 需要按照插入→Views/Annotation Planes→参考角度视图的顺序进行点击 。
文章插图
3、这个时候如果没问题 ， 就在右侧的工具栏中选择尺寸按钮 。
文章插图

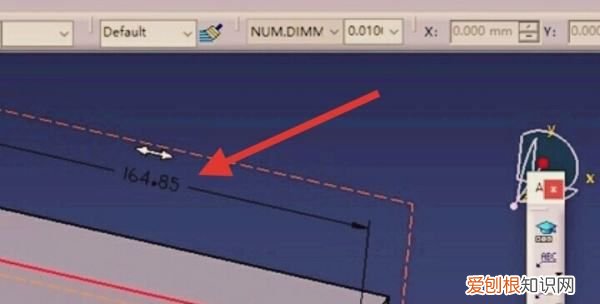

4、这样一来等定位以后会生成图示的结果 ， 即可测量长度了 。
文章插图
catia怎么测量尺寸的不见了无论你在哪个模式 ， 都可以找到下图中的这个图标 ， 他是测量间距的
根据你测量物体的情况不同可做不同选择 ， 图标打开后有如下几个模式 ， 从左数第一个是测量的东西比较广泛 ， 也是最常用的；
如果要测线的长度 ， 圆的直径 ， 点的坐标等则可以选择第四个图标
最后一个图标一般用来测量实体厚度 ， 其他两个不常用 ， 就不做介绍了
catia如何测量点到面的距离Catia测量点云和面距离命令是Catia软件中用于测量点云和面之间距离的命令 。这个命令可以帮助用户计算出两个点云或者两个面之间的距离 ， 从而更好地完成设计任务 。使用这个命令 ， 您可以轻松地测量出两个点云或者两个面之间的距离 ， 而不需要计算出它们之间的距离 。
Catia测量点云和面距离命令可以在Catia软件中找到 ， 它位于“测量”菜单下 ， 可以通过点击“测量”菜单 ， 然后在弹出的菜单中选择“点云和面距离”来调用这个命令 。使用这个命令 ， 您可以轻松地测量出两个点云或者两个面之间的距离 ， 而不需要计算出它们之间的距离 。
Catia测量点云和面距离命令的使用非常简单 ， 只需要您按照提示操作即可 ， 您可以选择要测量的两个点云或者两个面 ， 然后点击“确定”按钮 ， Catia就会自动计算出它们之间的距离 ， 并显示在屏幕上 。
