问：CAD怎么合并多段线？
答：CAD合并多段线的快捷键是"PE"，具体的操作步骤可以参照以下几步。

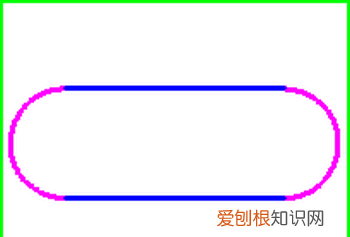

如图所示为四条线段，我想把它们合并成一条直线。

文章插图
步骤1

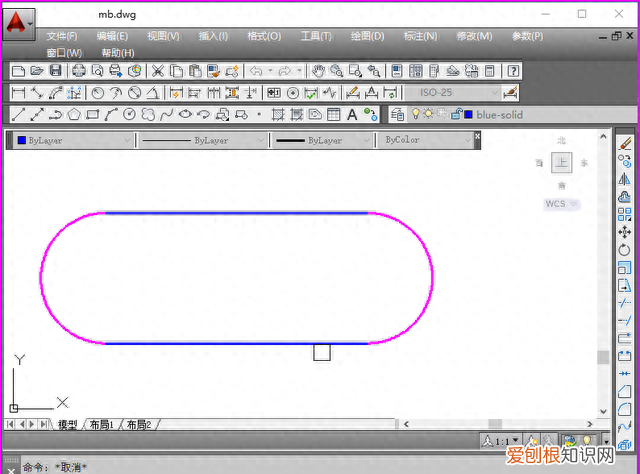

在命令行当中输入"PE"，再按"空格键"，执行CAD合并多段线命令。

文章插图
步骤2

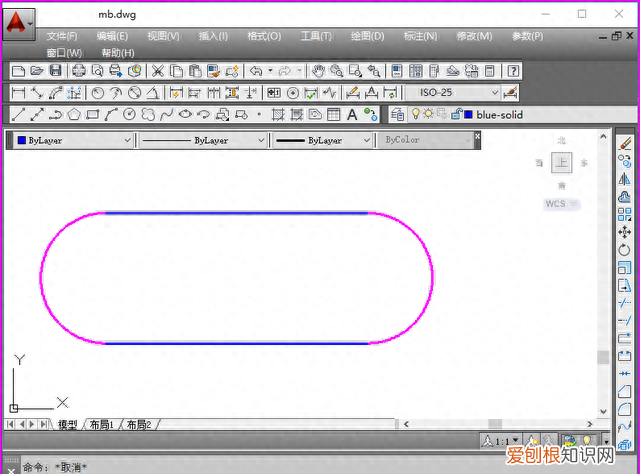

命令行提示"选择多段线或 [多条(M)]:"，此时输入"M"，再按"空格键" 。

文章插图
步骤3

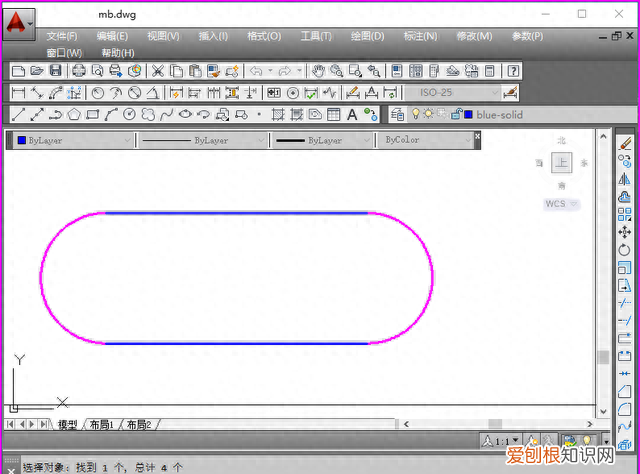

依次选择这四条线段，将这4条线段作为合并为多段线的对象。

文章插图
步骤4
命令行提示"是否将直线、圆弧和样条曲线转换为多段线？[是(Y)/否(N)]? <Y>"，此时默认的参数为"<Y>"（是的意思），直接按"空格键"确认将这4条线转为多段线。

文章插图
步骤5
命令行提示"输入选项 [闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]:"，此时输入"J"，再按空格键，意思是合并多段线。

文章插图
步骤6
命令行提示"输入模糊距离或 [合并类型(J)] <0.0000>:"，这里不用理会，直接按"空格键" 。

文章插图
步骤7
命令行再次提示"输入选项 [闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/反转(R)/放弃(U)]:"，此进按"ESC"键，退出CAD合并多段线命令。如图所示，所有的线都变成了一种颜色，说明合并成功了。

文章插图
【CAD怎么合并多段线,cad里怎么合并成多段线】以上分为了7个步骤详细演示了一下CAD怎么合并多段线，希望大家悉心体会，按步骤多操作几遍，如果有不懂请留言！
