cdr该如何才可以进行尺寸标注
本文章演示机型：戴尔-成就5890，适用系统：windows10家庭版，软件版本：CorelDRAW 2021；
打开CDR后新建一个文档，在新建的文档中创建一个矩形并输入文字，然后选择工具箱的【平行度量工具】，在上方的属性栏中，设置【度量样式】，【度量精度】，【度量单位】以及是否显示单位等，都设置好以后；
在要标注尺寸的起点位置单击鼠标，按住Shift键的同时拖动鼠标，到终点位置松开鼠标，然后往标注的垂直方向移动鼠标，到要添加标注的位置再次单击鼠标，即可添加尺寸标注，选中标注的数字可以设置标注的字体和字号大小，还可以继续设置标注线条的样式和粗细；
本期文章就到这里，感谢阅读 。
cdr怎样标注尺寸视频选择标注图标，然后可以进行宽度，高度，倾斜长度，角度，标注引线，如图所示 。
如何在图片上标注尺寸在工具箱中单击“水平度量工具”右下角的小黑三角，选择“水平或垂直度量工具”
文章插图
水平或垂直度量工具画出来的标注线都是水平的或者垂直的，使用起来很方便 。具体操作方法和“平行度量工具相同”：
在测量对象的边缘或任意位置按住鼠标左键后，移动鼠标至另一边缘点或位置再次单击鼠标，出现标注线；向任意一侧拖动标注线，调整好标注线与对象之间的距离后单击，软件系统将自动添加两点之间的距离标注 。效果如下：
文章插图
相关资料

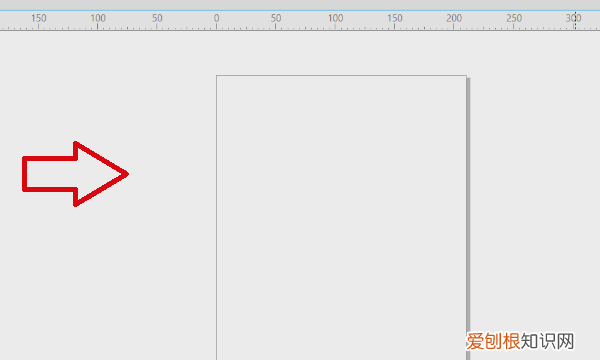

cdr里面如何标注尺寸1、首先在电脑上打开CDRX7软件，如图所示 。
文章插图

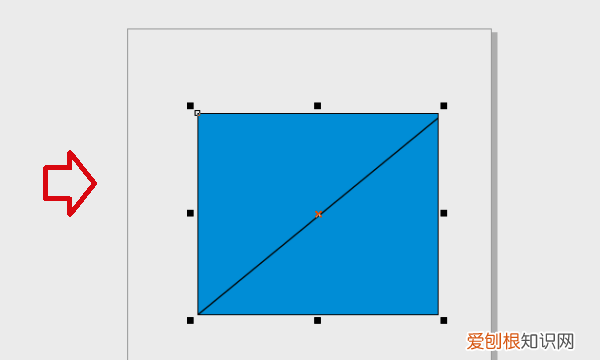

2、然后打开一个图纸或者画一个图形，如图所示 。
文章插图
3、然后在软件界面左侧工具栏中，找到“平行度量”选项进行点击 。
文章插图
4、然后沿着矩形的一边用鼠标从起点拉到终点，如图所示 。
文章插图

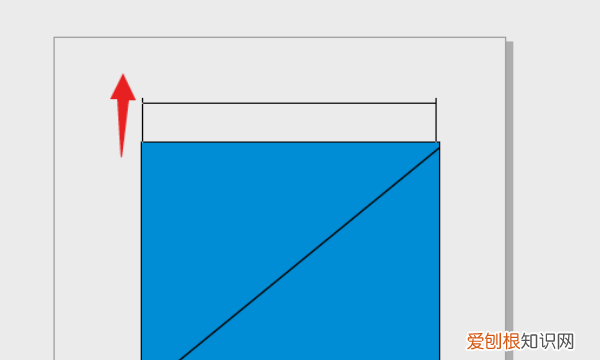

5、然后再用鼠标向上拖动，如图所示 。
文章插图

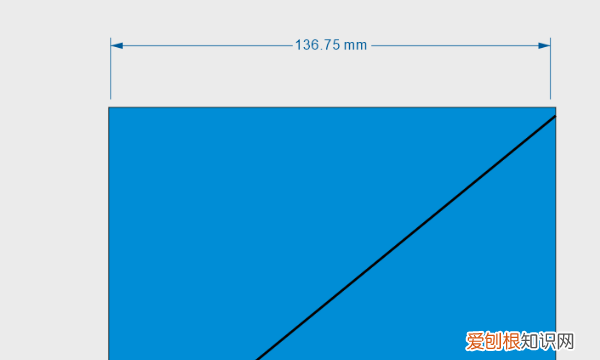

6、完成以上设置后，即可在CDR里标注水平尺寸 。
文章插图
coreldraw2020怎么标注尺寸Dimension?Tool（尺寸工具）中的几种工具的设置和使用方法都很相似，下面以为五角星标注尺寸为例：
1.首先利用绘图工具绘制一个五角星图形；
2.在工具箱中选择
Freehand（手绘）工具/
Dimension Tool（尺寸工具）；
3.单击属性栏中的
Vertical Dimension Tool（垂直尺寸工具）按钮；
4.在开始测量的位置（顶上角）单击鼠标，再移动鼠标到终止测量的位置（右下角）
单击；
5.将鼠标往图像对象的外部移动，会发现有一空文本框跟随；
(window.cproArray = window.cproArray || []).push({ id: "u2280119" });
6.将文本框移动至适当位置，再次单击鼠标，即完成对五角星的垂直尺寸的标注 。
Horizontal Dimension Tool（水平尺寸工具）和Slanted Dimension Tool（倾斜尺寸工具）的使用方法与垂直尺寸标注类似 。
1.单击属性栏中的 Angular Dimension Tool（角度尺寸工具）按钮；
2.在欲测量的角的顶角位置（左下角边线与右下角边线相交处）单击鼠标，再移动鼠标到五角星的右下角?顶角（或边线上）位置单击鼠标，以确定测量角度的第一条边；
3.将鼠标移动到左下角顶角（或边线上），单击鼠标确定测量角度的第二条边；
4.将鼠标往图像对象的下方移动，待文本框移动至适当位置，再次单击鼠标，即完成对五角星的角度尺寸的标注 。
当选择了属性栏中的 Auto Dimension Tool（自动尺寸工具）后，用户能通过Tab键在不同类型的尺寸工具之间切换，其标注方法同?前面介绍的其它尺寸工具的方法相同，在这儿就不重复介绍了 。
【cdr怎样标注尺寸视频，cdr该如何才可以进行尺寸标注】以上就是关于cdr怎样标注尺寸视频，cdr该如何才可以进行尺寸标注的全部内容，以及cdr该如何才可以进行尺寸标注的相关内容,希望能够帮到您 。
