管径od与dn的区别管径dn与φ的区别

管道直径De、DN、d、ф各自的含义

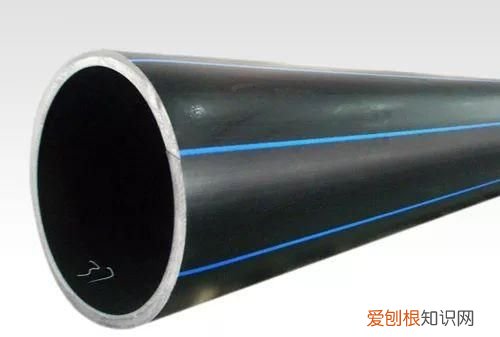

文章插图
De、DN、d、ф的各自表示范围

De-- PPR、PE管、聚丙烯管外径
DN-- 聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径
d -- 混凝土管公称直径
ф-- 无缝钢管公称直径，其规格为,如ф100:108 X 4

管径 DE与DN区别

1、DN是指管道的公称直径——这既不是外径也不是内径（应该与管道工程发展初期与英制单位有关，通常用来描述镀锌钢管）　它与英制单位的对应关系如下：
4分管：4/8英寸：DN15；
6分管：6/8英寸：DN20；
1寸管：1英寸：DN25；
寸二管：1又1/4英寸：DN32；
寸半管：1又1/2英寸：DN40；
两寸管：2英寸：DN50；
三寸管：3英寸：DN80（很多地方也标为DN75）；
四寸管：4英寸：DN100；
2、De主要是指管道外径（一般采用De标注的，均需要标注成外径X壁厚的形式）
主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
拿镀锌焊接钢管为例，用DN、De两种标注方法如下：
DN20 De25X2.5mm
DN25 De32X3mm
DN32 De40X4mm
DN40 De50X4mm

我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；
但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De ，而不是指DN 。

别外据在现场的实践经验：
a、两种管道材料的连接方式不外乎：丝扣连接及法兰连接。
b、镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。
c、如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触。

DN 、De、Dg的区别
DN Nominal diameter
【管径od与dn的区别管径dn与φ的区别】De external diameter

Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了

a、各种管子的不同标注方法：
1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；
2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；
3 、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；
4、塑料管材，管径宜按产品标准的方法表示；
5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

b、DN 、De、Dg的关系：
De量的是管道外壁的直径
DN是De减一半管壁的厚度得的数
Dg一般没人用
1、管径应以mm为单位。
2、管径的表达方式应符合下列规定：
1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；
2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；
