剖面图一般用于工程的施工图和机械零部件的设计中，补充和完善设计文件，是工程施工图和机械零部件设计中的详细设计，用于指导工程施工作业和机械加工 。剖面图的作用是什么呢？在制作剖面图时有哪些需要注意的地方，下面就随小编一起看看吧 。

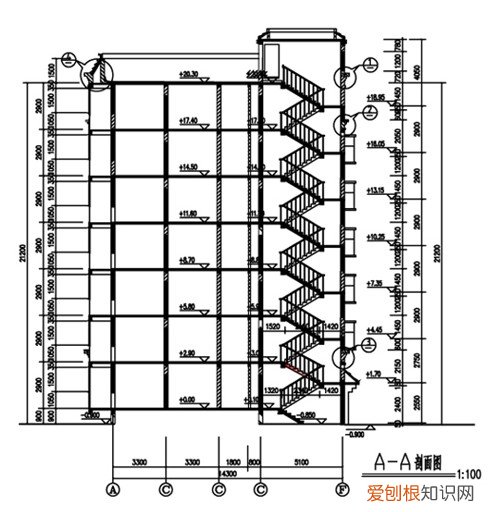

文章插图
什么是剖面图
一、概念
剖面图又称剖切图，是通过对有关的图形按照一定剖切方向所展示的内部构造图例，设计人员通过剖面图的形式形象地表达设计思想和意图，使阅图者能够直观地了解工程的概况或局部的详细做法以及材料的使用 。剖面图一般用于工程的施工图和机械零部件的设计中，补充和完善设计文件，是工程施工图和机械零部件设计中的详细设计，用于指导工程施工作业和机械加工 。
剖面图除用于工程设计和机械零部件的设计以外，也用于生物研究、气象分析等，最为常见也最容易理解的就是常见材料的横切断面 。
二、剖面图的形成
剖面图是假想用一个剖切平面将物体剖开，移去介于观察者和剖切平面之间的部分，对于剩余的部分向投影面所做的正投影图 。
三、剖面图作用
剖面图作用：主要是清楚的知道该构件的细部构造是如何的，使得施工人员能够清楚的知道在此构件处应该怎么施工作业及预结算人员能够清楚的对该构件的工程量进行准确无误计算，确保工程价款的准确性 。

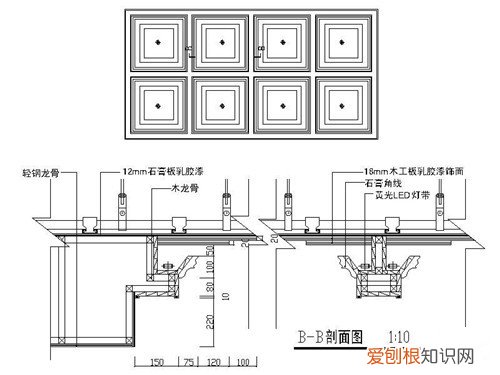

文章插图
剖面图的表达方式
1. 确定剖切平面的位置
选择剖切平面位置时除注意使剖切平面平行于投影面外，还需使其经过形体有代表性的位置，如孔、洞、槽位置（孔、洞、槽若有对称性则经过其中心线） 。
2. 画剖面图及其数量
在剖面图中剖切到轮廓用粗实线表示 。剖面图的剖切是假想的，所以在画剖面图以外的投影图形时仍以完整形体画出 。确定剖面图数量与形体的复杂程度有关 。较简单的形体可只画一个，而较复杂的则应画多个剖面，以能反映形体内外特征，便于识图理解为目的 。
3. 剖切符号和画法
在建筑工程图中用剖切符号表示剖切平面的位置及其剖切开以后的投影方向 。《房屋建筑制图统一标准》中规定剖切符号由剖切位置线及剖视方向组成，均以粗实线绘制 。在剖切符号上应用阿拉伯数字加以编号，数字应写在剖视方向一边 。在剖切图的下方应写上带有编号的图名 。
4. 画材料图例
在剖切时，剖切平面将形体剖开，从剖切开的截面上能反映形体所采用的材料 。因此，在截面上应表示该形体所用的材料 。《房屋建筑制图统一标准》中将常用建筑材料做了画法规定 。

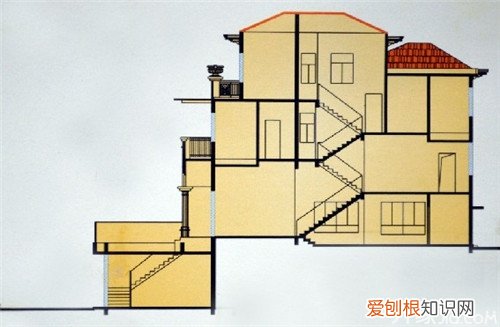

文章插图
注意事项
1.为了使图形更加清晰，剖面图形中一般不画虚线 。
2.由于剖面图是假象的，每次剖切都是在形体保持完整的基础上的剖切 。
3.如未注明形体的材料时，应在相应的位置画出同向、同间距并与水平线成45°的细实线（也称剖面线） 。画剖面线时，同一形体在各个剖面图中剖面线的倾斜方向和间距要一致 。
编辑总结：关于剖面图的相关信息就为大家介绍到这里了，希望这篇文章对大家有所帮助 。如果大家还有什么不明白的地方可以在下方给小编留言哦，我们会尽快为您解答 。
