一学就会 磁性表座安装

磁性表座广泛适用于各类机床,也是必不可少的检测工具之一,同时还应用于各种科研机构及高等院校的科学研究中,测量精度 。它里面是一个圆柱体,在其中间放置一条条形的永久磁铁或恒磁磁铁,外面底座位置是一块软磁材料 。那么磁性表座安装是怎样的呢?下面小编就来介绍一下 。

一学就会 磁性表座安装

文章插图
一、磁性表座原理

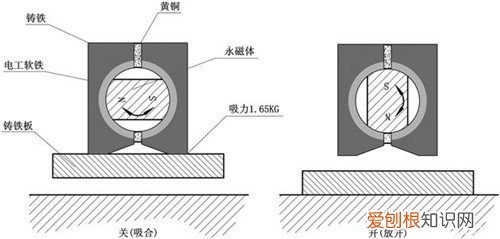

磁性表座的里面是一个圆柱体,在圆柱体的中间有一条条永久磁铁,或者是恒磁磁铁放置在中间,它的外面底座是有一块软磁材料 。软磁材料是指在磁场比较弱的情况下,它也比较容易被磁化也比较容易出现退磁的现象的一种铁氧体材料 。通过转动外界的手柄来带动里面的磁铁 。当磁铁的两极在上下方向的位置的时候,磁铁的两极也就是正对着软磁材料这个底座了,那么这时,底座的软磁材料就会被磁化 。在这个方向上的时候是一种强磁性,所以就可以吸住钢铁的表面 。而当磁铁的两极处于水平位置的时候,底座就不会被磁化,在这个时候底座几乎是没有磁力的,那么钢铁也就很容易被取下来了 。这里利用磁性表座的两个特征,即软磁性材料的磁化和退磁是比较快的和条形永久磁铁或恒磁磁铁的中间磁场极弱而两端磁场极强 。
【一学就会 磁性表座安装】二、磁性表座安装操作步骤
1.需要把百分表的对应的轴劲插在表架横杆上,横杆上面会有劲箍,上面有孔 。轴劲插在孔里面并利用螺栓对其进行固定 。
2.接通磁路,我们需要通过顺时针的旋转对应的磁体开关,旋转到限位的地方停止 。磁性表座就会跟被吸咐面牢牢地吸住 。
3.调节:把螺栓松开,还可以通过移动调节连接杆,目的是为了把表调节到一定的位置便于测量 。
4.微调:我们可以通过旋转微调螺栓的方式来对其进行微调 。
5.切断磁路:我们可以逆时针的旋转磁体开关,使其到达限位处,这样的情况下磁性表座就可以从吸附面上拿下来了 。
一学就会 磁性表座安装

文章插图
三、磁性表座安装注意事项
1.当我们要使用百分表,又或者我们想要使用千表的时候,仅仅可以拿外壳,不能够对测杆进行推拉,也不能够用力提等相关动作 。再有需要注意不能够让其受到大力的撞击,以上这些情况都会造成齿轮系统出现一些损伤,从而会对其精度造成一定的影响 。
2.对于磁性表座上面会有很多的螺栓,在安装的时候一定要注意拧紧 。对于劲箍需要加紧百分表的轴劲的时候,也需要注意不可以太紧,它很有可能会对测杆造成移动的异常现象 。
3.当磁性表座安装的时候必须要把测杆用来顶住测点,并且保证测杆跟测面处于一个垂直的状态 。还应该注意相关的位移大小以及对应的方向 。当我们在调节测杆的时候,一定要让百分表最初始的读数保持在适当范围内,这样可以防止变形出现最大值的情况,而相应的时量程却不够的问题 。
四、磁性表座使用方法
在使用的时候,我们一般要严格的依照操作步骤进行,否则就会出现测量不精确的现象 。
1、把百分表轴劲与横杆劲箍进行连接,轴劲插进相应的孔里,然后使用螺栓固定 。
2、接通磁路,方法是我们可以通过旋转磁体开关来促使磁性表座与吸咐面牢牢地吸住 。
3、调节,我们使用连接杆来调节仪器的位置便于测量 。
4、微调,利用微调螺栓来对仪表进行微调,便于测量 。
5、切断磁路,当我们使用完之后,只需要逆时针旋转开关就可以卸下磁性表座 。
一学就会 磁性表座安装

文章插图
小编结语:以上就是小编为大家介绍的磁性表座安装、安装注意事项和使用方法等相关知识 。后续还会有相关的文章上载,请大家继续关注生活百科 。
