高压电容器作用 高压电容器结构

经验分享小常识

高压容器是由圆筒体、筒体顶部、平盖或半球形形封头、密封元件以及一些附件组成 。电容器具有耗损低、重量轻的特性，高压电力电容器符合大多数国家及国际的电容器标准 。接下来小编为大家介绍高压电容器作用及高压电容器结构 。
【高压电容器作用 高压电容器结构】

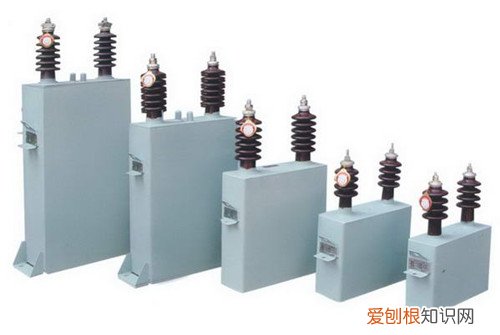

高压电容器作用 高压电容器结构

文章插图
高压电容器作用
1、在输电线路中，利用高压电容器可以组成串补站，提高输电线路的输送能力;
2、在大型变电站中，利用高压电容器可以组成SVC，提高电能质量;
3、在配电线路末端，利用高压电容器可以提高线路末端的功率因数，保障线路末端的电压质量;
4、在变电站的中、低压各段母线，均会装有高压电容器，以补偿负荷消耗的无功，提高母线侧的功率因数;
5、在有非线性负荷的负荷终端站，也会装设高压电容器，作为滤波之用 。
高压电容器结构
高压电容器主要由出线瓷套管、电容元件组和外壳等组成 。外壳用薄钢板密封焊接而成，出线瓷套管焊在外壳上 。接线端子从出线瓷套管中引出 。外壳内的电容元件组（又称芯子）由若干个电容元件连接而成 。电容元件是用电容器纸、膜纸复合或纯薄膜作介质，用铝铂作极板卷制而成的 。为适应各种电压等级电容器耐压的要求，电容元件可接成串联或并联 。单台三相电容器的电容元件组在外壳内部接成三角形 。在电压为10kV及以下的高压电容器内，每个电容元件上都串有一个熔丝，作为电容器的内部短路保护 。有些电容器设有放电电阻，当电容器与电网断开后，能够通过放电电阻放电，一般情况下10min后电容器残压可降至75V以下 。

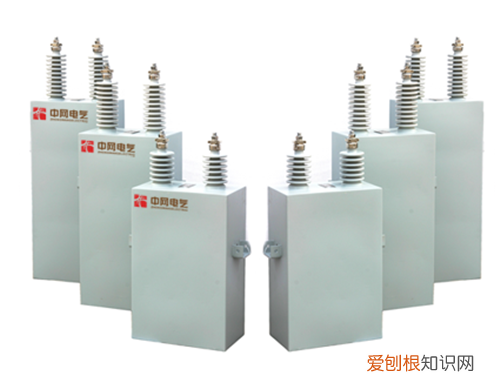

高压电容器作用 高压电容器结构

文章插图
高压电容器型号
1、6kV BWF/BFF/BFM/BAM 系列 6.6/ 3-30-1W 6.6/ 3 30 6.58 1 。
2、BWF/BFF/BFM/BAM6.6√3-50-1W BWF/BFF/BFM/BAM6.6/ 3 50 10.96 1 。
3、BWF/BFF/BFM/BAM6.6√3-100-1W BWF/BFF/BFM/BAM6.6/ 3 100 21.92 1 。
编辑总结：关于高压电容器作用及高压电容器结构就介绍到这里了，希望对大家有所帮助 。想了解更多相关知识，可以关注生活百科资讯 。
