问:CAD公差怎么标注?

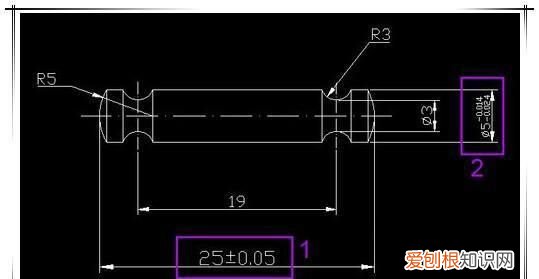

答:想要知道CAD公差怎么标注,必须先要理解公差是什么意思 。一般,一张零件图的公差的标注样式可以分为对称,极限偏差,极限尺寸,基本尺寸 。如下图所示,不过这张图上没有极限尺寸 。

cad里的公差怎么标注,cad公差标注怎么操作

文章插图
CAD公差怎么标注的方法一
1. 进入CAD标注样式管理器对话框

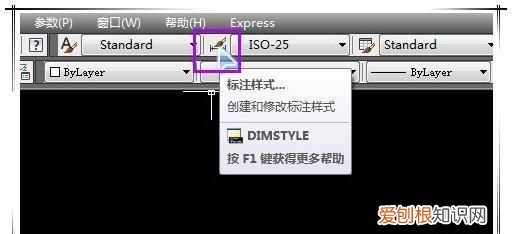

在工具栏上单击"标注样式"图标,如下图所示,单击之后就可以进入CAD标注样式管理器对话框 。
cad里的公差怎么标注,cad公差标注怎么操作

文章插图
2. 选择标注样式并进入修改标注样式对话框

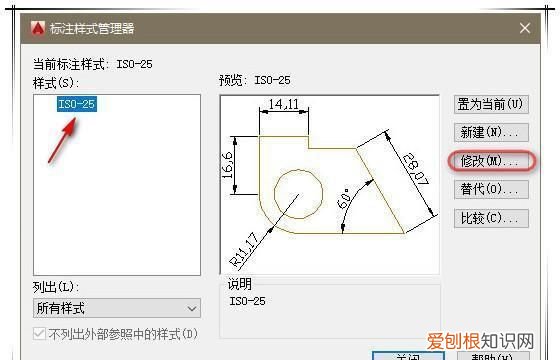

在"标注样式管理器",选择当前使用的样式,点击 "修改"按钮,如下图所示 。
cad里的公差怎么标注,cad公差标注怎么操作

文章插图
3. 切换到公差选项卡

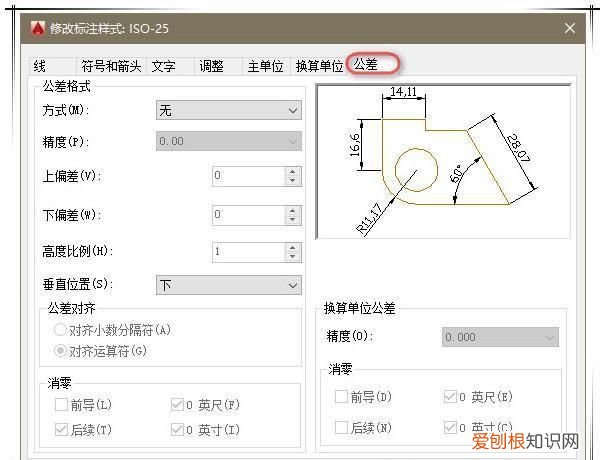

在"修改标注样式"对话杠中,选择"公差"选项卡,此处就是修改公差样式的所在之处 。
cad里的公差怎么标注,cad公差标注怎么操作

文章插图
4. 正式修改公差的标注样式

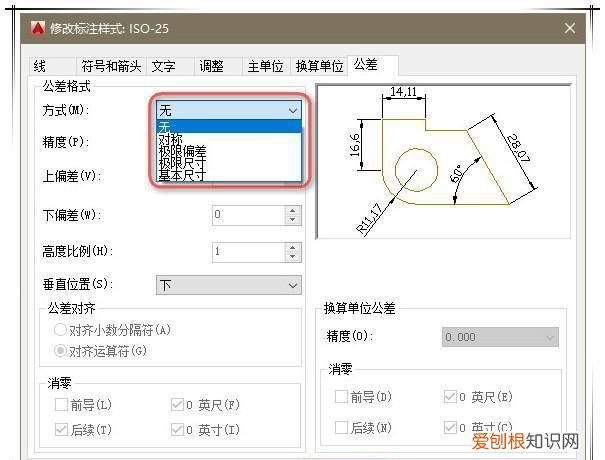

参照下图,在方式下拉框选项里我们选择我们需要的公差标注样式(比如:对称,极限偏差,极限尺寸,基本尺寸,然后在上偏差当中设置一个数值,下偏当中也设置一个数值),设置完成之后 。,点击"确定" 。然后就返回到了标注样式管理器界面,然后点击"置为当前",最后点击"关闭",这时CAD公差标注的样式就设置好了 。之后,你只要不切换当前的标注样式,所有标注出来的尺寸都可以按刚才设置的标注公差的设置进行显示 。
cad里的公差怎么标注,cad公差标注怎么操作

文章插图
CAD公差怎么标注的方法二

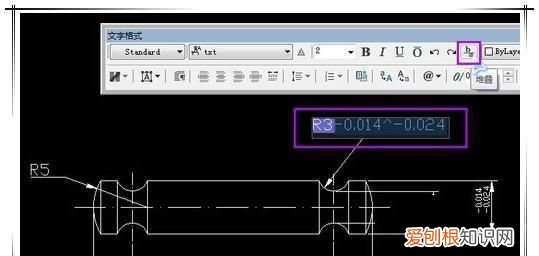

1. 首先选择你要标注公差的尺寸,然后命令行上输入"ED",再按"空格键" 。然后就会 弹出"文字格式"的窗口 。在数字后面输入想要的上下公差数值,然后用鼠标单击不放选中这一串数字,最后点击窗口上的"b/a"堆叠的按钮,如下图所示
cad里的公差怎么标注,cad公差标注怎么操作

文章插图

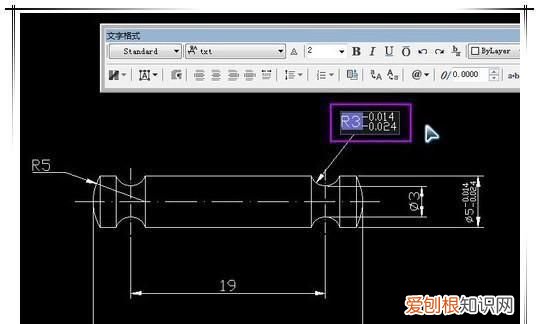

2. 此时,公差也就标注好了,如下图所示,最后再单击确定,完成公差的输入 。
cad里的公差怎么标注,cad公差标注怎么操作

文章插图
【cad里的公差怎么标注,cad公差标注怎么操作】CAD公差怎么标注还有其它办法,我这里就不一一列举了,如果想知道请留言或者私信,我来教你怎么设置 。好啦,今天的分享就到这里了 。我是爱踢汪,您的关注是我坚持到现在的唯一动力,有了您的支持与鼓励,我才有信心一直坚持下去,继续奉上更多内容 。衷心期待您能点一下上面红色关注按钮,关注我一下 。万分感谢!
