一、计算机网络概述

1.1 计算机网络的分类
按照网络的作用范围：广域网（WAN）、城域网（MAN）、局域网（LAN）；
按照网络使用者：公用网络、专用网络。
1.2 计算机网络的层次结构

文章插图

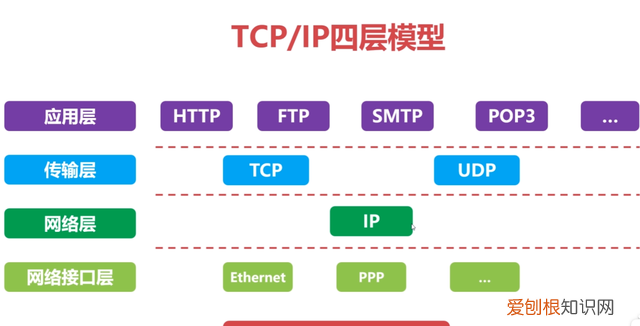

TCP/IP四层模型与OSI体系结构对比：

文章插图
1.3 层次结构设计的基本原则

各层之间是相互独立的；
每一层需要有足够的灵活性；
各层之间完全解耦。

文章插图
1.4 计算机网络的性能指标
速率：bps=bit/s 时延：发送时延、传播时延、排队时延、处理时延往返时间RTT：数据报文在端到端通信中的来回一次的时间。
二、物理层
物理层的作用：连接不同的物理设备，传输比特流。该层为上层协议提供了一个传输数据的可靠的物理媒体。简单的说，物理层确保原始的数据可在各种物理媒体上传输。
物理层设备：

中继器【Repeater，也叫放大器】：同一局域网的再生信号；两端口的网段必须同一协议；5-4-3规程：10BASE-5以太网中，最多串联4个中继器，5段中只能有3个连接主机；
集线器：同一局域网的再生、放大信号（多端口的中继器）；半双工，不能隔离冲突域也不能隔离广播域。

信道的基本概念：信道是往一个方向传输信息的媒体，一条通信电路包含一个发送信道和一个接受信道。

单工通信信道：只能一个方向通信，没有反方向反馈的信道；
半双工通信信道：双方都可以发送和接受信息，但不能同时发送也不能同时接收；
全双工通信信道：双方都可以同时发送和接收。

三、数据链路层
3.1 数据链路层概述
数据链路层在物理层提供的服务的基础上向网络层提供服务，其最基本的服务是将源自网络层来的数据可靠地传输到相邻节点的目标机网络层。数据链路层在不可靠的物理介质上提供可靠的传输。

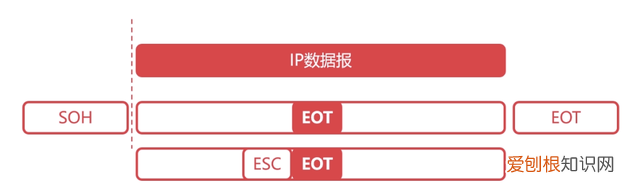

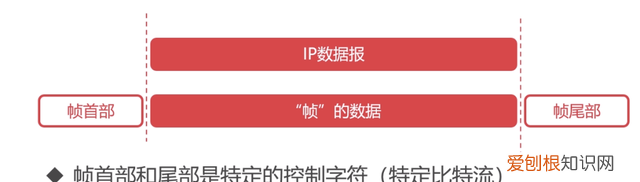

该层的作用包括：物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。
有关数据链路层的重要知识点：
