CAD如何导出JPG图片
CAD如何导出JPG图片
在CAD中如何导出、输出格式为JPG的图片。具体操作如下。
首先使用CAD的打印工具，点击打印选项。
然后，在打印机和绘图仪处，选择Pubishtowebjpg.pc3，这就是导出JPG的关键。
然后根据提示配置对应的参数，幅大小，导出jpg尺寸、范围等。。
参数配置好后，就点击确定，根据保存提示，保存JPG图片。。
最后，CAD地图导出JPG图片就完成了，双击打开JPG就能看到刚刚在CAD中的图形了。
怎么把cad的图直接导成清晰jpg的图纸方法/步骤
本次我们将以一个建筑平面图作为演示，演示如何用CAD导出jpg格式的清晰图片。首先我们打开需要导出的cad文件。
打开之后，我们可以看到我们的图。我用的是cad2010版，较前和较后的版本都差不多。2010版的是点击左上角的红A图标。
2010版的是点击左上角的红A图标。其他版本的一样，只需要找到“打印”这个选钮即可。选择后会弹出一个“模型打印”对话框，如图所示。

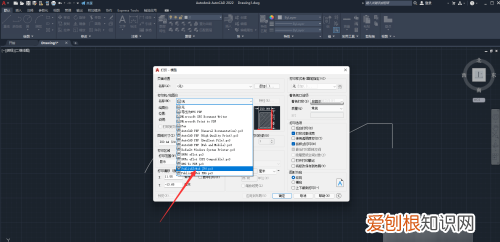

此时，我们需要调整一些选项设置，第一个红框不需要设置。第二个选项设置为jpg打印机（此时可能会蹦出一个小对话框，如图所示，随便选择一个即可，比如我们可以选择第一个）。
图纸尺寸处尽量选择较大的数据，以便使导出的图片清晰。
打印范围处选择“窗口”，选择你要打印的范围（把图框进去）。

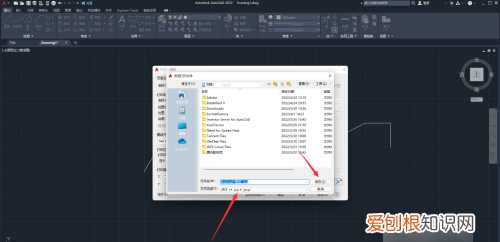

点击“确定” 。选择“保存”
这样你就可以得到一张清晰的cad的jpg格式图片了。是不是很简单o(∩_∩)o
cad怎么导出jpg格式高清图黑白cad导出jpg格式高清图要在打印中操作，需要3个步骤来完成，本答案通过win10电脑进行操作演示，以下是具体操作步骤：工具/原料：华硕P552SJ、win10、AutoCAD29.0.46.1
1、点击打印

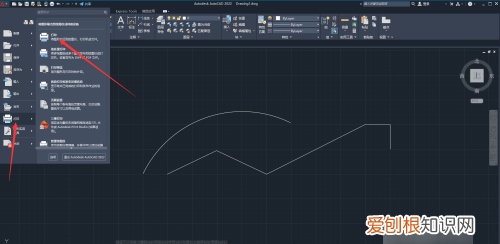

打开CAD软件，绘制形状，点击左上角A中的打印。
