换热器是一种实现物料之间热量交换的节能设备，它广泛应用于国民经济的各个领域。在生产中为了防止腐蚀和污染，以及满足工艺流程、劳动保护、安全生产等方面的要求，通常采用双管板换热器来解决。
在换热管端部有一块管板，称为外侧管板，也就是管程管板，兼作设备法兰，与换热管及管箱法兰相连接。在距换热管端部较近的位置还有一块管板，称为内侧管板，即壳程管板，与换热管及壳程相连接。外侧管板与内侧管板之间有一定的距离，这部分空间可以用一个短节跟外界隔离开，组成一个不承受压力的隔离腔；也可以是一个网敞开的结构。

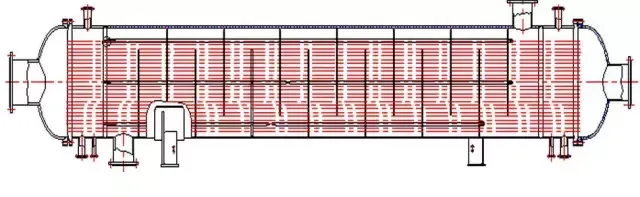

文章插图

双管板换热器的应用

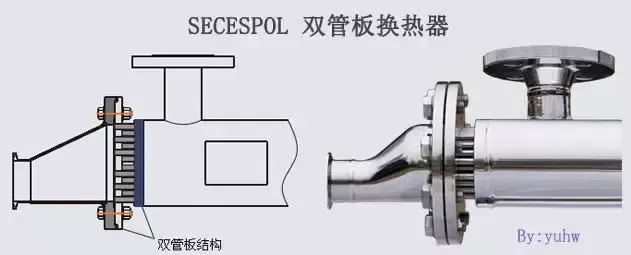

文章插图

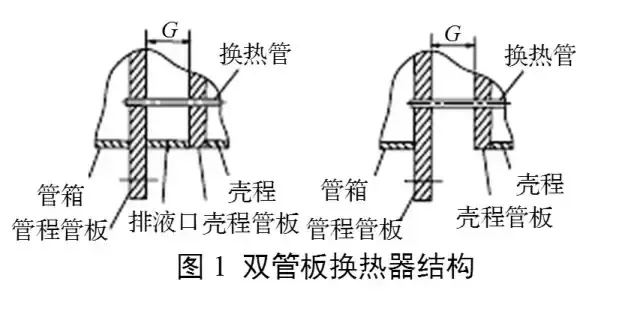

双管板换热器是在换热器一端设有一定间隙的两块管板或相当于有一定网间隙的两块管板的换热器，如图1所示。在实际操作中，双管板换热器一般用于以下两种场合：一种是绝对防止管壳程间介质混串的场合，例如，对壳程走水、管程走氯气或氯化物的换热器，若壳程中的水与管程中的氯气或氯化物接触，就会产生具有强腐蚀性的盐酸或次氯酸，并对管程材质造成严重的腐蚀。采用双管板结构，能有效防止两种物料混合，从而杜绝上述事故的发生；另一种是管壳程间介质压差很大的场合，此时通常在内外管板之间的空腔中加入一种介质，以减小管壳程间介质的压差。

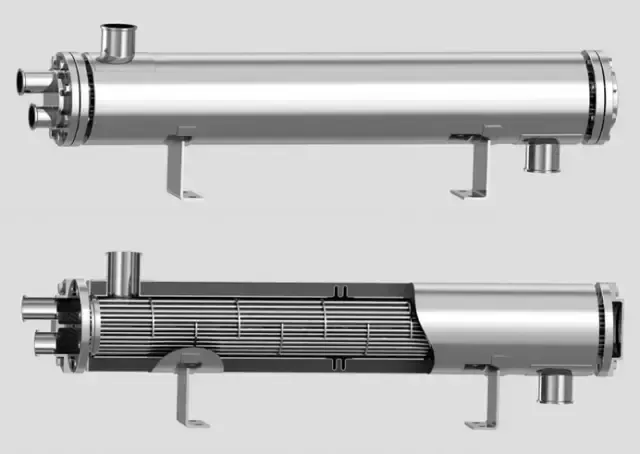

文章插图

在如下情形时，换热器管程和壳程介质严格禁止混合，则常常采用双管板结构：①当管程和壳程二介质相混合后会引起严重腐蚀；②一侧为极度或高度危害介质渗入到另一侧会引起严重后果；③当管程和壳程介质相混合后两种介质会引起燃烧或爆炸；④当一种介质混入另一种介质时，引起催化剂中毒；⑤管程和壳程介质相混合后会引起聚合或生成树脂状物质；⑥管程和壳程介质相混合后会引起化学反应终止或限制；⑦管程和壳程介质相混合后，引起产品污染或产品质量下降。
双管板换热器的结构
