CAD中怎么画样条曲线
CAD中用样条曲线可以画出各种的曲线，特别的如果我们需要提取一张卡通人物的轮廓，就可以将图片复制到CAD中，然后用样条描
在命令栏中输入圆弧命令的快件方式“SPL”，按一下空格键，这时在命令行中提示我们指定第一个点或【方式（M）节点（K）对象（O）】
直接在屏幕任意一点点击一下鼠标左键，即可指定第一点。指定完第一点后在命令行同样会提示我们接下来一步的操作
我们直接点击屏幕，指定第二点
如果这个时候我们按一下键盘的空格键，那么画出来的是一条直线
指定完第二点，如果继续指定第三第四点，那么就可以做出曲线
如果指定完了需要的点，那么，按一下键盘的空格键，即可退出样条命令
怎样绘制cad里面的样条曲线图1.样条曲线命令只有1个选项: 对象

文章插图

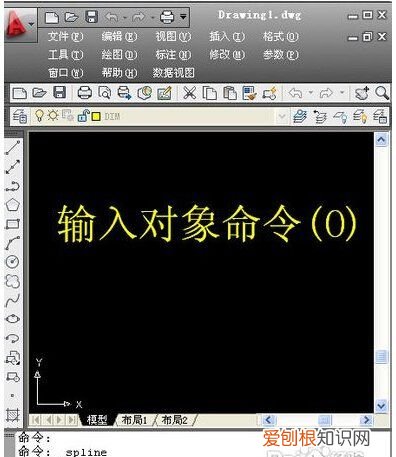

2.对象: 启动样条曲线命令输入"O"启动对象命令,选择先前用"PL"画多段线命令画好的对象,然后用PE命令变成样条曲线.然后再使样条曲线中的对象命令使其变得圆滑。图解如下：

文章插图

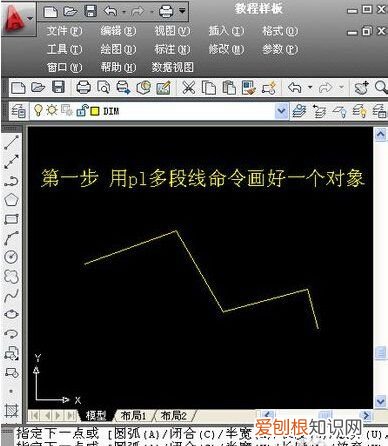

3.第一步：用PL多段线命令画好一个对象

文章插图

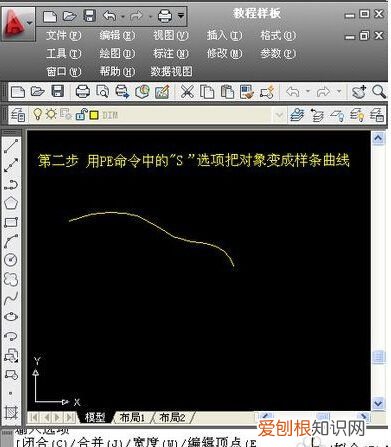

4.第二步：用PE命令中的"S”选项把对象变成样条曲线

文章插图

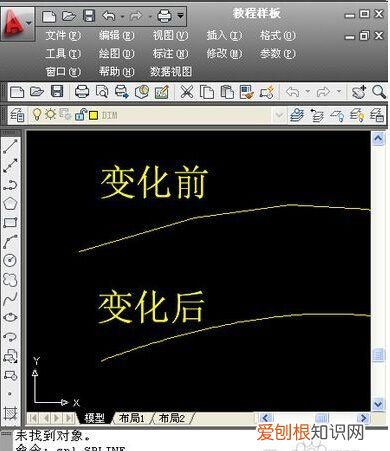

5.第三步：用样条曲线中的对象命令使其变得圆滑。

文章插图

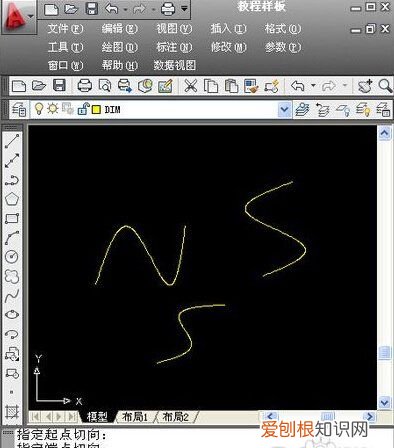

6.其实样条曲线在绘图中用来画破折线是最多的。如图所示：

文章插图
autocad样条曲线怎么画1.样条曲线命令只有1个选项: 对象

文章插图
3.第一步：用PL多段线命令画好一个对象

文章插图
4.第二步：用PE命令中的"S”选项把对象变成样条曲线

文章插图
5.第三步：用样条曲线中的对象命令使其变得圆滑。

文章插图
6.其实样条曲线在绘图中用来画破折线是最多的。如图所示：

文章插图
cad如何画弧线1、电脑打开AutoCAD2007版本软件。
2、打开AutoCAD2007后，点击左侧工具栏中的样条曲线。
3、点击样条曲线后，在界面中随便点几个点，或者有指定点。
4、随便点几个点之后，按回车键就自动生成不规则的弧线了。
5、或者点击工具栏中的圆弧工具。
6、点击圆弧工具后，随便点3个点也行画出不规则的弧线。
cad中怎么画曲线图形有以下步骤:
1、首先，我们打开一个CAD新建文档来演示，点击条曲线”按钮开始画曲线。
2、当然，也可以点击菜单栏“绘图”，然后下拉菜单中选择“样条曲线”按钮
3、在屏幕上指定第一个点后开始曲线的绘制，依次指定第2、3、4...个控制点，用来控制曲线的弧度，可以多指定几个控制点，画出自己想要的曲线。
